P7橋脚の状況

P7橋脚の作業状況報告です。

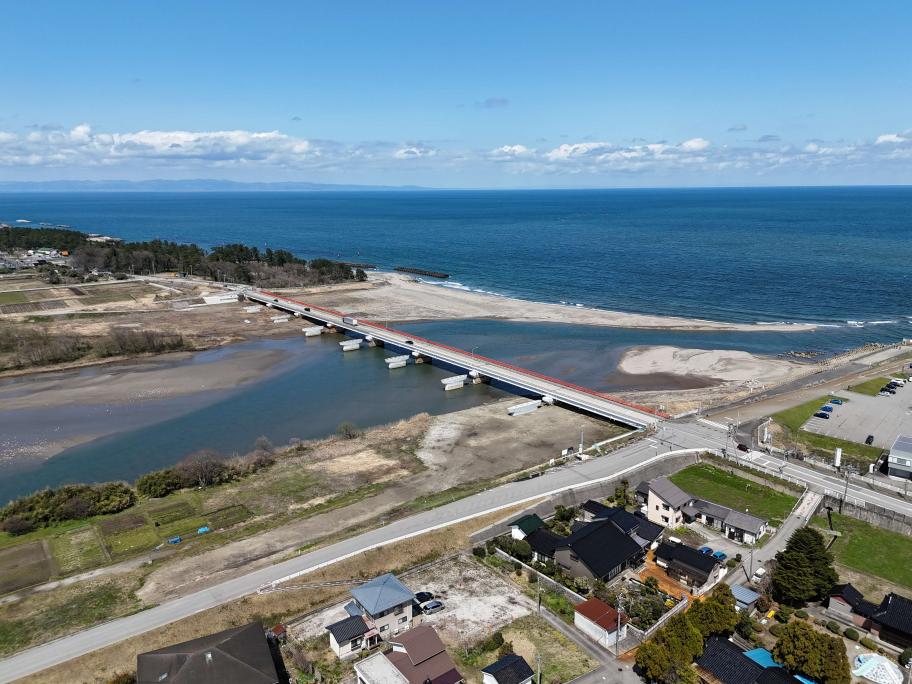

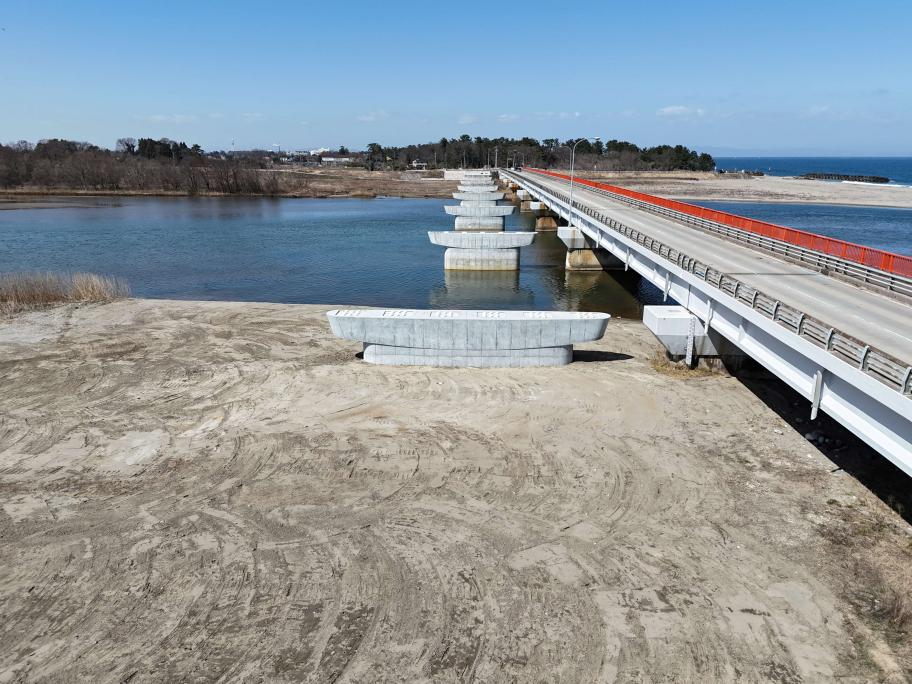

P7橋脚工事完成（令和7年3月）

P7橋脚工事が完成しました。

これに伴い、全ての橋台・橋脚が完成しました。

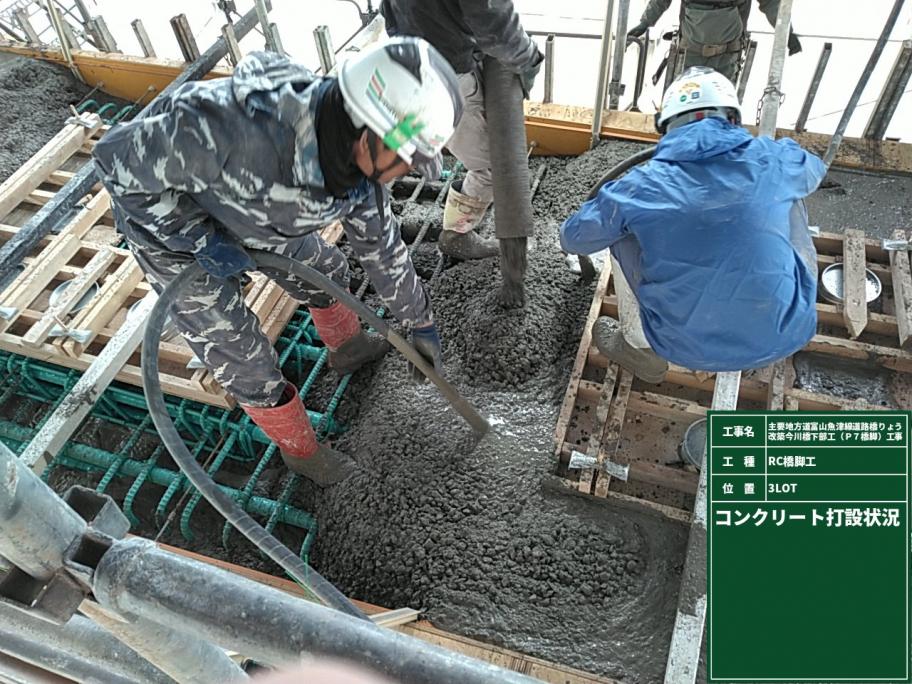

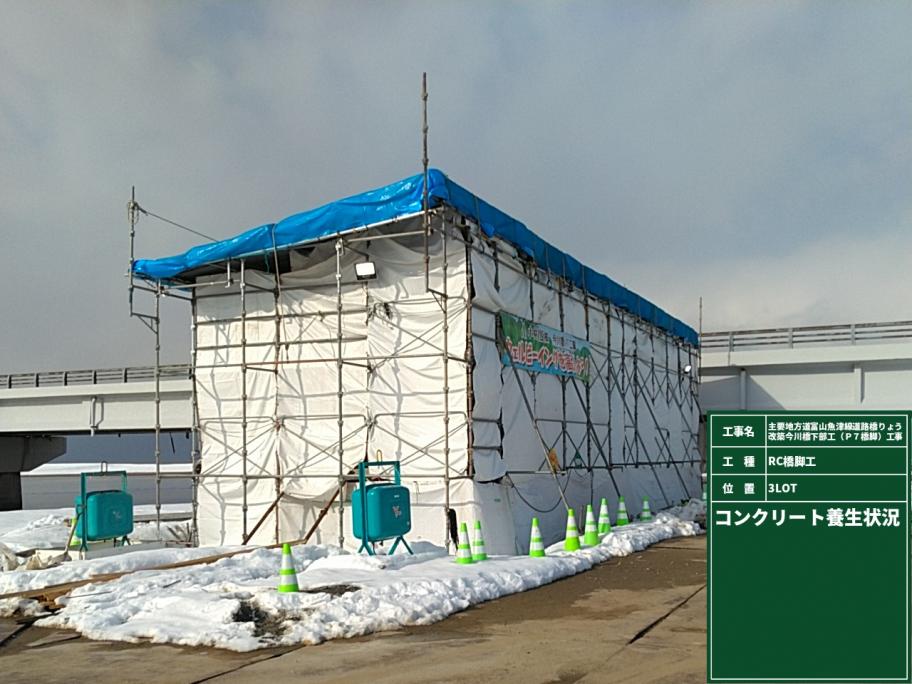

躯体3ロット目コンクリート打設状況（令和7年2月）

冬期のため、コンクリートの温度が下がりすぎないよう養生しています。

躯体部（3ロット目）のコンクリート打設を実施しています。

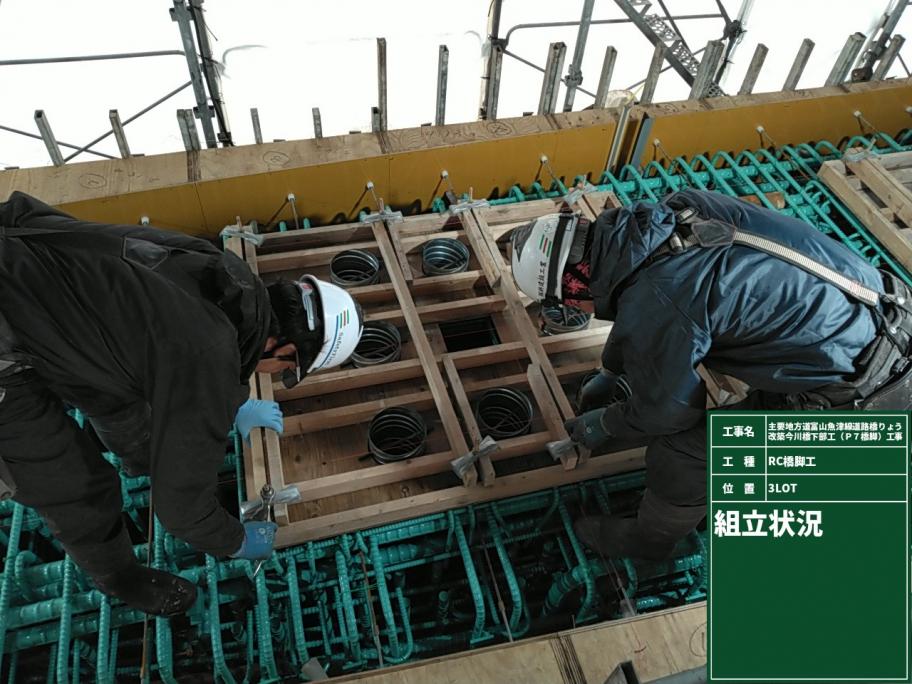

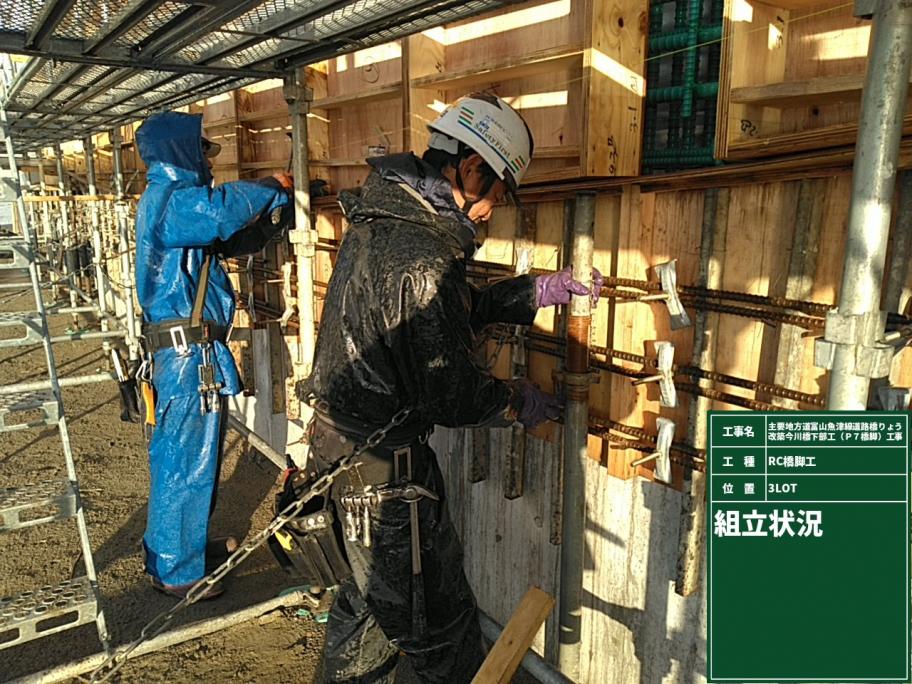

躯体3ロット目型枠設置状況（令和7年2月）

躯体部（3ロット目）の鉄筋組立後、型枠を設置しています。

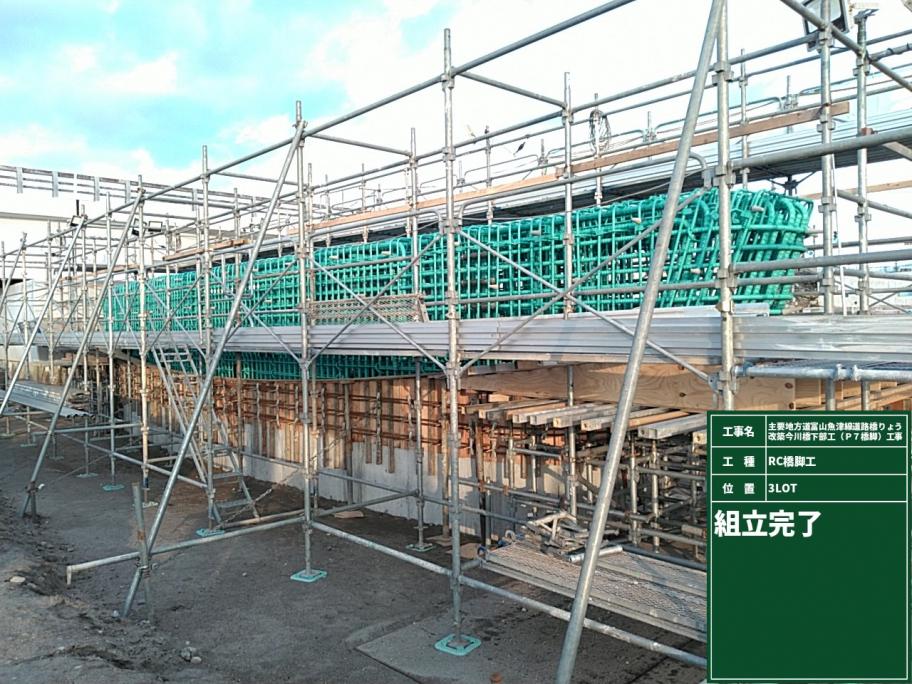

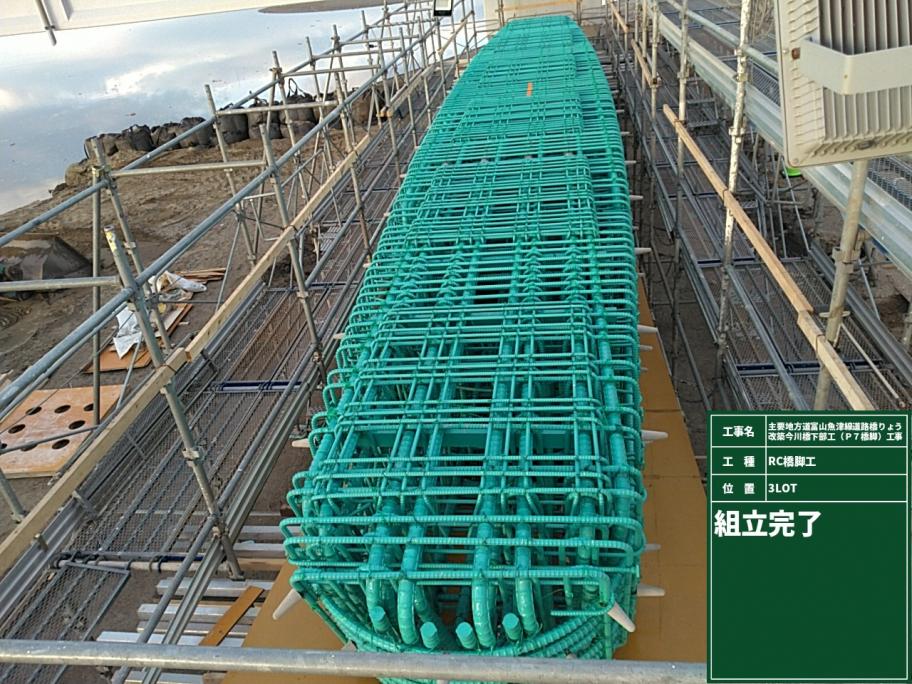

躯体3ロット目鉄筋組立状況（令和7年1月）

躯体部（3ロット目）の鉄筋組立作業を実施しました。

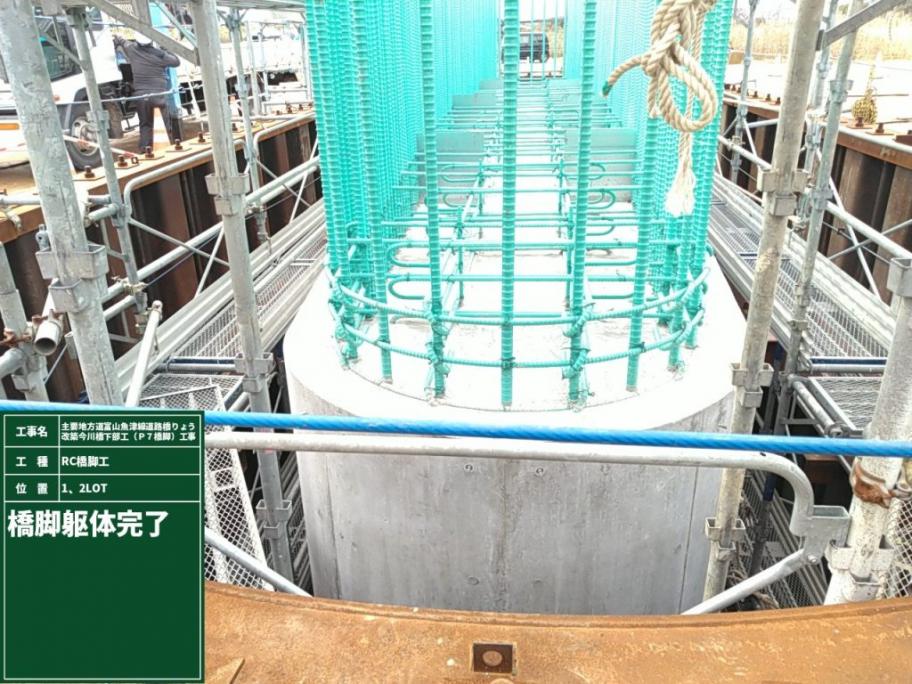

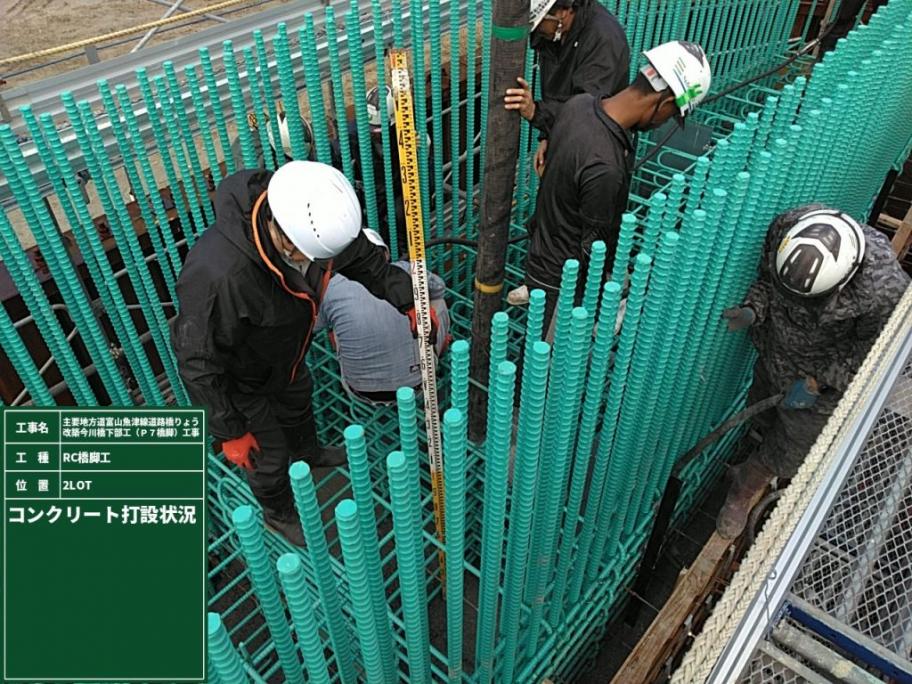

躯体2ロット目コンクリート打設状況（令和6年11月）

躯体部（2ロット目）のコンクリート打設を実施しました。

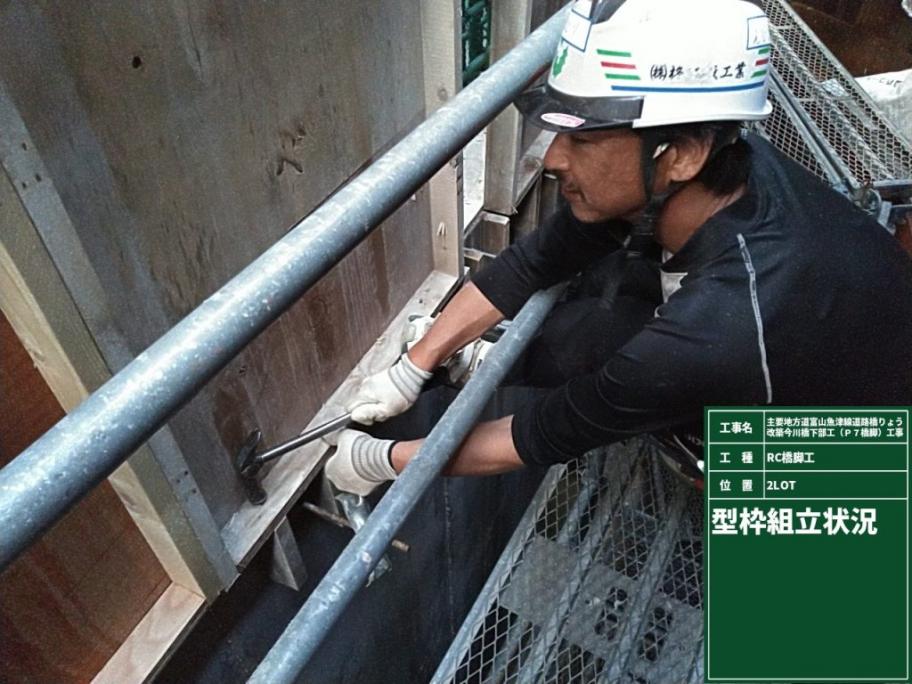

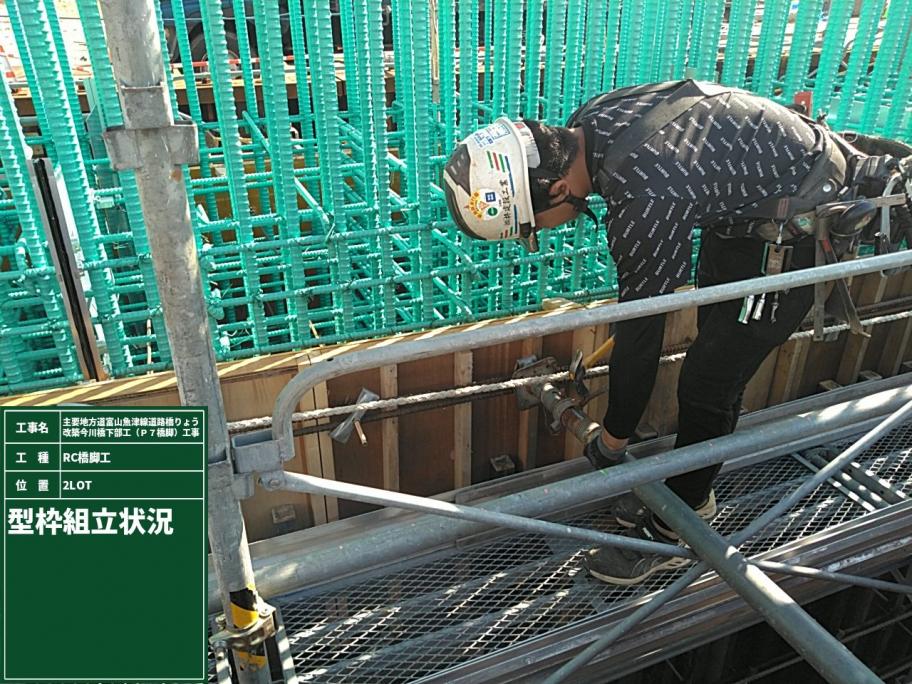

躯体部2ロット目型枠設置状況（令和6年11月）

躯体部（2ロット目）の型枠を設置しています。

躯体2ロット目鉄筋組立状況（令和6年10月）

躯体部（2ロット目）の鉄筋組立作業を実施しています。

躯体1ロット目コンクリート打設状況（令和6年10月）

躯体部（1ロット目）のコンクリート打設を実施しています。

施工ヤードの状況（令和6年6月）

出水期（川が増水しやすい時期）を迎えるため、施工ヤードを撤去しました。

躯体1ロット目鉄筋組立状況（令和6年5月）

躯体部（1ロット目）の鉄筋組立作業を実施しています。

頂版部鉄筋組立・コンクリート打設状況（令和6年5月）

ケーソン頂版部の鉄筋組立・コンクリート打設を実施しています。

底版コンクリート打設状況（令和6年4月）

底版部のコンクリート（水中不分離コンクリート）打設を実施しています。

止水壁掘削圧入状況（令和6年4月）

止水壁を設置後、掘削圧入作業を実施しています。

4ロット目鉄筋組立・コンクリート打設状況（令和6年3月）

4ロット目の鉄筋組立・コンクリートを施工後、掘削圧入作業を実施しています。

4ロット目鉄筋組立・コンクリート打設状況（令和6年2月）

1・2・3ロット目と同様、鉄筋組立・コンクリート打設を実施しています。

3ロット目コンクリート打設状況（令和6年2月）

1・2ロット目と同様、コンクリート打設を実施しています。

3ロット目鉄筋組立状況（令和6年1月）

1・2ロット目と同様、内型枠を設置後、鉄筋組立作業を実施しています。

2ロット目掘削圧入状況（令和6年1月）

1ロット目と同様、ケーソン部（2ロット目）の掘削圧入作業を実施しています。

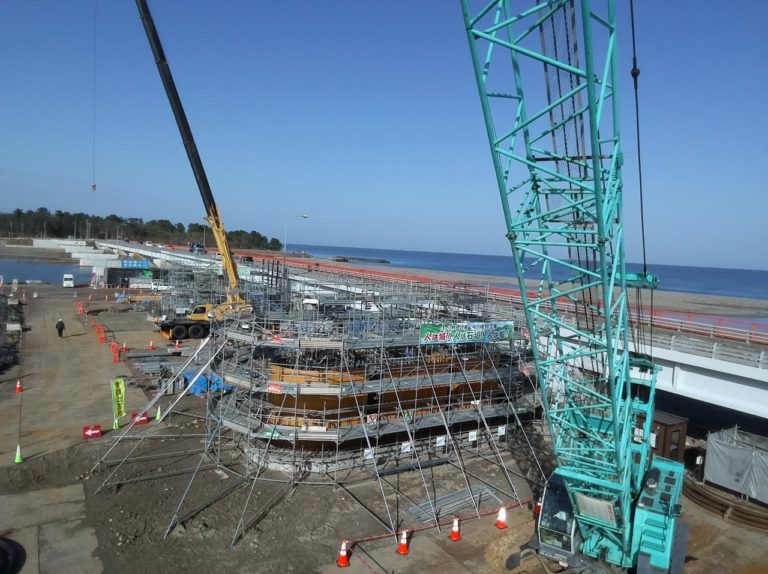

2ロット目鉄筋組立・コンクリート打設状況（令和5年12月）

1ロット目と同様、内型枠を設置後、鉄筋組立・コンクリート打設を実施しています。

1ロット目掘削圧入状況（令和5年12月）

ケーソン部（1ロット目）の掘削圧入作業を実施しています。

1ロット目コンクリート打設状況（令和5年11月）

ケーソン部（1ロット目）のコンクリート打設を実施しています。

次はいよいよ圧入作業です。

1ロット目鉄筋組立状況（令和5年10月）

ケーソン部（1ロット目）の鉄筋組立を実施しています。

刃口金物の据付状況（令和5年10月）

地盤に対して荷重が均等に分散し、不等沈下が生じないようにするためのマウンド（荷重を支持する据付地盤）・皿板（ケーソンの刃口が地盤にくい込むのを防ぐために敷く枕木）を設置後、刃口金物（沈下掘削を行う際に、上部のコンクリート構造物の自重を受ける先端(一番深い位置)の部分であり、その補強鋼板）を慎重に据付ています。

反力用アンカーの施工状況（令和5年10月）

ケーソンを圧入するため、反力用のアンカー（構造物を圧入するための引張り力を地盤から得るための構造物の一種）を設置しています。

施工ヤードの造成状況（令和5年10月）

橋脚を施工するため、施工ヤードを造成しています。

P7橋脚工事契約（令和5年7月31日）

令和5年7月にP7橋脚工事が契約になりました。
