P2橋脚の状況

P2橋脚の作業状況報告です。

P2橋脚工事完成（令和4年3月）

P2橋脚工事が完成しました。

躯体3ロット目 コンクリート打設状況（令和4年2月）

躯体部（3ロット目）のコンクリート打設を実施しています。

躯体3ロット目 型枠設置状況（令和4年2月）

躯体部（3ロット目）の型枠を設置しています。

躯体3ロット目 鉄筋組立状況（令和4年2月）

躯体部（3ロット目）の鉄筋組立作業を実施しています。

止水壁 撤去状況（令和4年1月）

止水壁と躯体部の間を土砂で埋戻した後、止水壁を撤去し、再度埋戻し作業を行っています。

躯体2ロット目 コンクリート打設状況（令和3年12月）

躯体部（2ロット目）のコンクリート打設を実施しています。

躯体2ロット目 型枠設置状況（令和3年12月）

躯体部（2ロット目）の鉄筋組立後、型枠を設置しています。

躯体1ロット目 コンクリート打設状況（令和3年11月）

躯体部（1ロット目）のコンクリート打設を実施しています。

躯体1ロット目 型枠設置状況（令和3年11月）

躯体部（1ロット目）の鉄筋組立後、型枠を設置しています。

頂版コンクリート打設状況（令和3年10月）

ケーソン頂版部のコンクリート打設を実施しています。

頂版部 鉄筋組立状況（令和3年10月）

ケーソン頂版部の鉄筋組立作業を実施しています。

施工ヤードの状況（令和3年6月）

出水期（川が増水しやすい時期）を迎えるため、施工ヤードを撤去しました。

底版コンクリート打設状況（令和3年5月）

底版部のコンクリート（水中不分離コンクリート）打設を実施しています。

止水壁 掘削圧入状況（令和3年4月）

止水壁を設置後、掘削圧入作業を実施しています。

3・4ロット目 掘削圧入状況（令和3年3月）

4ロット目の鉄筋組立・コンクリートを施工後、掘削圧入作業を実施しています。

3ロット目 コンクリート打設状況（令和3年2月）

ケーソン部（3ロット目）のコンクリート打設を実施しています。

3ロット目 型枠設置状況（令和3年1月）

ケーソン部（3ロット目）の型枠を設置しています。



ケーソン部（3ロット目）の型枠を設置しています。

2ロット目 掘削圧入状況（令和3年1月）

1ロット目と同様、鉄筋組立・コンクリートを施工後、掘削圧入作業を実施しています。

1ロット目 掘削圧入状況（令和2年12月）

ケーソン部（1ロット目）の掘削圧入作業を実施しています。

1ロット目　鉄筋組立・コンクリート打設状況（令和2年11月）

ケーソン部（1ロット目）の鉄筋組立・コンクリート打設を実施しています。
脱型後、いよいよ圧入作業です。

型枠・足場の施工状況（令和2年10月31日）

1回目のコンクリート打設に向け、型枠・足場を設置しています。

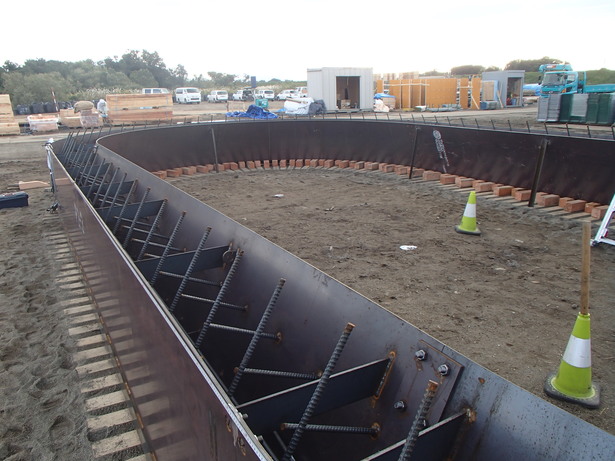

刃口金物の据付状況（令和2年10月29日）

所定の位置に、刃口金物（沈下掘削を行う際に、上部のコンクリート構造物の自重を受ける先端(一番深い位置)の部分であり、その補強鋼板）を慎重に据付ています。

反力用アンカーの施工状況（令和2年10月15日～17日）

ケーソンを圧入するため、反力用のアンカー（構造物を圧入するために引張り力を地盤に伝達するための構造物の一種）を設置しています。

施工ヤードの造成状況（令和2年10月13日）

橋脚を施工するため、施工ヤードを造成しています。

美化活動（令和2年9月26日）

令和2年9月26日（土曜日）に浜黒崎校下自治振興会と合同でゴミ拾いを行いました。

準備（令和2年9月14日）

現地測量を実施しました。

P2橋脚工事工事契約（令和2年7月21日）

令和2年7月にP2橋脚工事が契約になりました。
