P5橋脚の状況

P5橋脚の作業状況報告です。

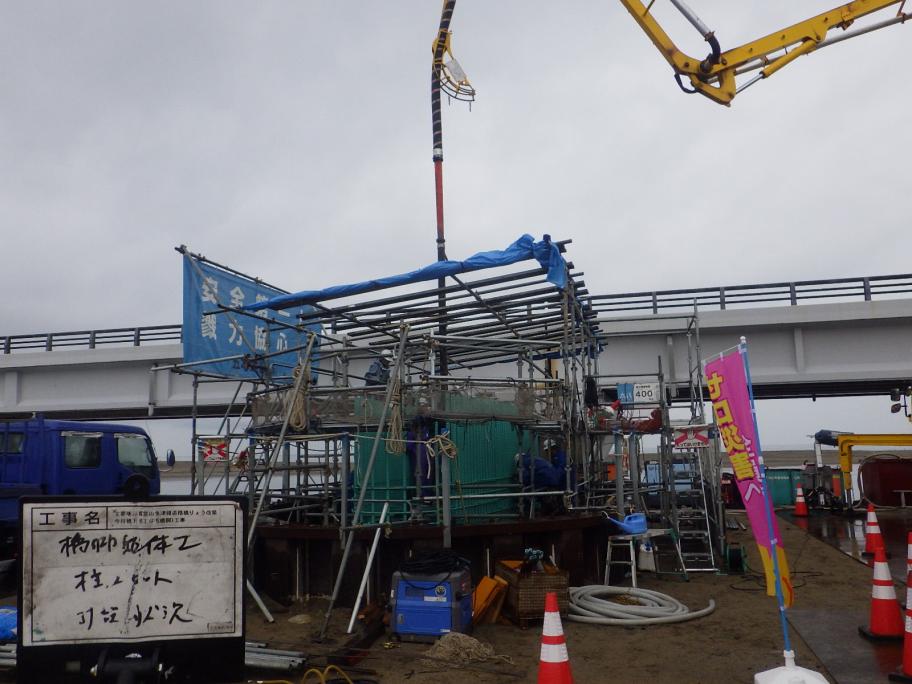

躯体2ロット目 コンクリート打設状況（令和5年11月）

躯体部（2ロット目）のコンクリート打設を実施しています。

躯体2ロット目 型枠設置状況（令和5年11月）

躯体部（2ロット目）の鉄筋組立後、型枠を設置しています。

躯体1ロット目 コンクリート打設状況（令和5年10月）

躯体部（1ロット目）のコンクリート打設を実施しています。

躯体1ロット目 型枠設置状況（令和5年10月）

躯体部（1ロット目）の型枠を設置しています。

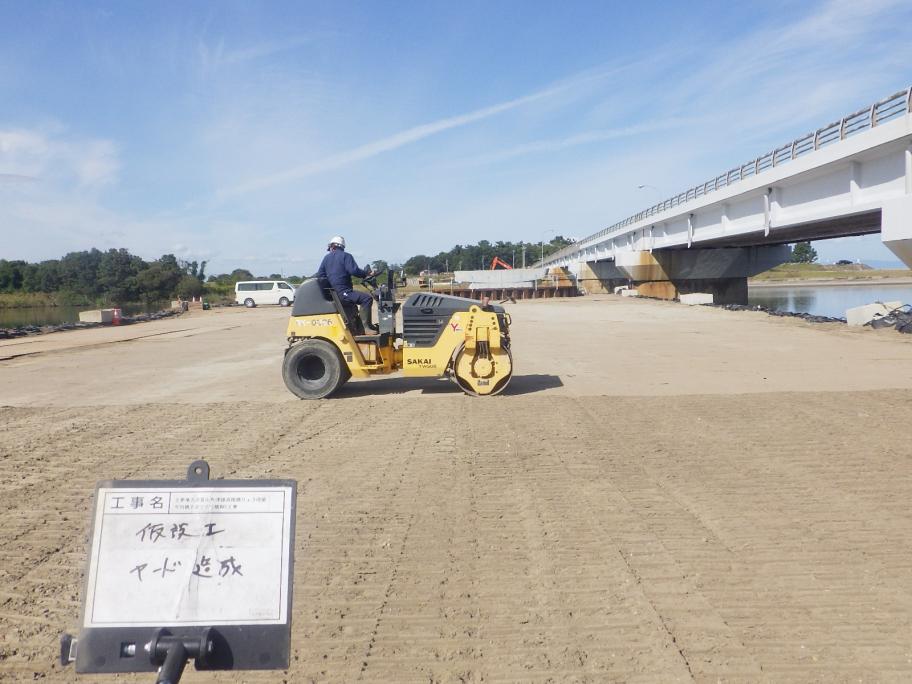

施工ヤードの造成状況（令和5年10月）

橋脚を施工するため、施工ヤードを再度造成しています。

施工ヤードの状況（令和5年6月）

出水期（川が増水しやすい時期）を迎えるため、施工ヤードを撤去しました。

躯体1ロット目 鉄筋組立状況（令和5年5月）

躯体部（1ロット目）の鉄筋組立作業を実施しています。

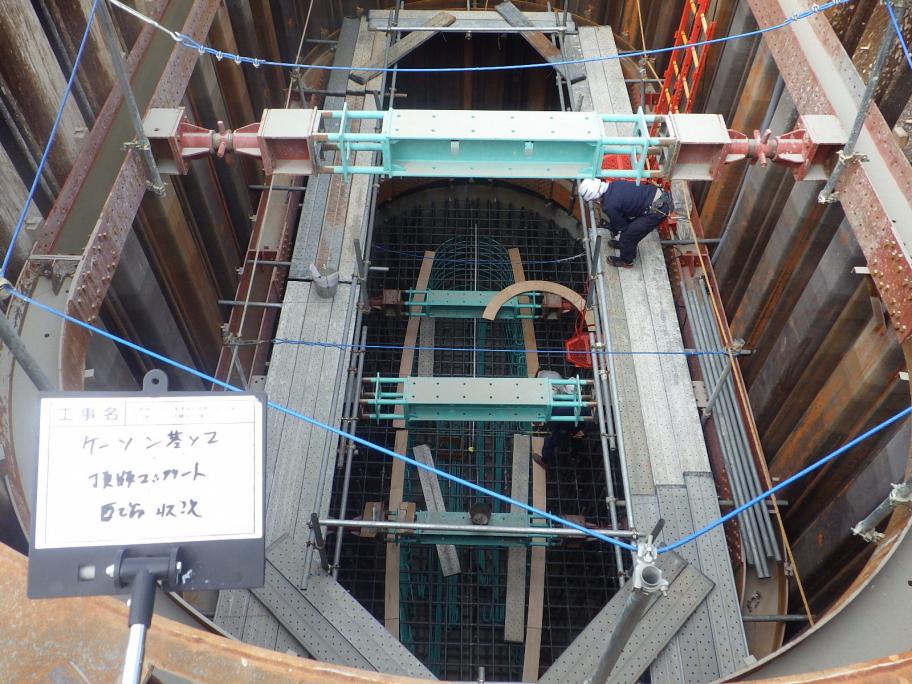

頂版コンクリート打設状況（令和5年5月）

ケーソン頂版部のコンクリート打設を実施しています。

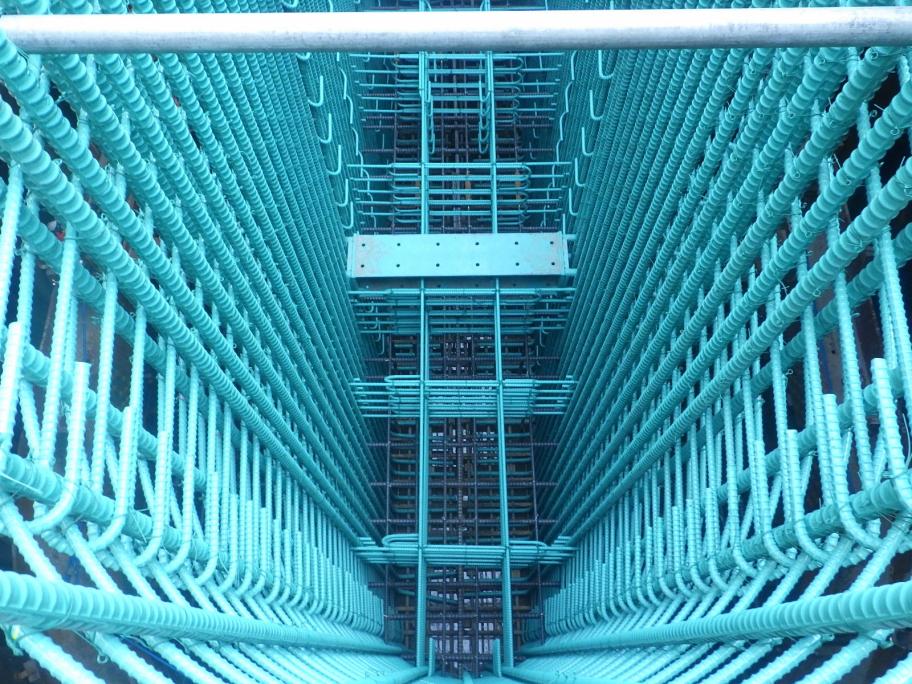

頂版部 鉄筋組立状況（令和5年5月）

ケーソン頂版部の鉄筋組立作業を実施しています。

底版コンクリート打設状況（令和5年4月）

底版部のコンクリート（水中不分離コンクリート）打設を実施しています。

止水壁 掘削圧入状況（令和5年3月）

止水壁を設置後、掘削圧入作業を実施しています。

3・4ロット目 掘削圧入状況（令和5年3月）

4ロット目の鉄筋組立・コンクリートを施工後、掘削圧入作業を実施しています。

4ロット目 コンクリート打設状況（令和5年2月）

1・2・3ロット目と同様、コンクリート打設を実施しています。

4ロット目 型枠設置状況（令和5年2月）

ケーソン部（4ロット目）の鉄筋組立作業が完了し、型枠を設置しています。

3ロット目 コンクリート打設状況（令和5年2月）

1・2ロット目と同様、コンクリート打設を実施しています。

3ロット目 鉄筋組立状況（令和5年1月）

1・2ロット目と同様、内型枠を設置後、鉄筋組立作業を実施しています。

2ロット目 掘削圧入状況（令和5年1月）

1ロット目と同様、ケーソン部（2ロット目）の掘削圧入作業を実施しています。

2ロット目 鉄筋組立・コンクリート打設状況（令和4年12月）

1ロット目と同様、内型枠を設置後、鉄筋組立・コンクリート打設を実施しています。

1ロット目 掘削圧入状況（令和4年11月）

ケーソン部（1ロット目）の掘削圧入作業を実施しています。

1ロット目 鉄筋組立・コンクリート打設状況（令和4年11月）

ケーソン部（1ロット目）の鉄筋組立・コンクリート打設を実施しています。

次はいよいよ圧入作業です。

刃口金物の据付状況（令和4年10月）

地盤に対して荷重が均等に分散し、不等沈下が生じないようにするためのマウンド（荷重を支持する据付地盤）・皿板（ケーソンの刃口が地盤にくい込むのを防ぐために敷く枕木）を設置後、刃口金物（沈下掘削を行う際に、上部のコンクリート構造物の自重を受ける先端(一番深い位置)の部分であり、その補強鋼板）を慎重に据付ています。

反力用アンカーの施工状況（令和4年10月）

ケーソンを圧入するため、反力用のアンカー（構造物を圧入するための引張り力を地盤から得るための構造物の一種）を設置しています。

施工ヤードの造成状況（令和4年10月）

橋脚を施工するため、施工ヤードを造成しています。

P5橋脚工事契約（令和4年7月19日）

令和4年7月にP5橋脚工事が契約になりました。
